哈尔滨地铁的总体规划
2009年，哈市修编的地铁线网规划为“九线一环”，共10条线路，形成”一环、两横、三纵、四射”的网络形态，总里程340公里。
2012年6月，哈尔滨市城市轨道交通近期建设规划（2008～2018年）由1、2和3号线组成，形成“十字+环线”的骨架线路，线路总长89.58公里，总投资562.2亿元。
2017年，哈尔滨市城市轨道交通二期建设规划（2017-2022年）环境影响评价公示，规划包括1号线四期工程、2号线二期工程（包含北延段及东延段）、4号线一期工程、5号线一期工程，共4个项目。线路总长约85km，全部为地下线，共设车站65座，初步匡算总投资约565亿元。此项目处于规划阶段，后期存在变化的可能性，最终方案以国家正式批复为准。
拓展资料：
哈尔滨地铁（Harbin Metro）是指服务于中国黑龙江省哈尔滨市的城市轨道交通，其第一条线路于2013年9月26日开通试运营，使哈尔滨成为中国首个建有高寒地铁系统的城市。
据2017年11月哈尔滨地铁官网信息显示，其开通运营线路共有2条，分别为1号线、3号线，均采用地铁系统，里程长度共计23.073千米；共设车站21座，其中换乘车站1座，就是医大二院站。
据2017年11月哈尔滨地铁官网信息显示，其在建线路共有3条（段），分别为1号线三期工程、2号线一期工程、3号线二期工程，在建里程69.319余千米；远期规划共10条线路。
2020年北京地铁规划图
2020年北京地铁规划图如图：
据北京市轨道交通建设管理有限公司副总版经理韩志伟介绍，北京地铁最早开通的1、权2号线1969年就已开始运营，目前北京地铁运营线路总长已达到554公里。随着首都高速发展，拥堵等“大城市病”的解决依赖地下交通快速发展。
除了里程快速增加，北京地下铁路的技术革新也在全国处于领先水平。比如，即将开通的14号线中段，将在大望路商业圈、方庄、蒲黄榆周边居住区和北京南站等交通枢纽之间构建高速通行通道。
14号线信号系统采用基于无线通信的列车自动控制系统(CBTC)，具有较高安全性和可靠性;并首次大规模采用吸气式感烟探测器(VESDA)，这是一种基于激光散射探测原理和微处理器控制技术的烟雾检测设备，可以在火灾发生的最初期探测到火灾隐患，防患于未然。
目前北京地下铁日运营量已经超过1000万人次，安全管理成为巨大挑战。
(2)地铁设计规划扩展阅读：
北京市正在构建地铁“风险前期防控体系”“安全服务体系”和“法律责任体系”。今年5月1日起开始施行的《轨道交通运营安全条例》是北京市首部轨道交通地方性法规，旨在通过明晰政府的安全监管责任、企业的安全管理主体责任、乘客的安全乘车义务等，理顺运营安全体制机制。
地铁建设分几个阶段
地铁建设是一个复杂的系统工程。
首先要在城市总体规划和交通战略规划的基础上，编制地铁“线网规划”。之后是近期（一般是5年）地铁“建设计划”（这需要国务院批准），和线路控制用地规划，及预可行性研究（为后续建设留有余地）。
然后是工程可行性研究（需要国家发改委批准），然后是环境影响评估、地震安全性评价、地质灾害评估、安全评价、客流预测、地形图修测、周边建筑物和构筑物调查、地下管线调查和管线综合、文物调查，跨越长江还有通航论证、水工物理模型研究......，上述各类未见获得相关部门批准后，方可进行勘察、设计的招标，控制测量网的建立，进行勘察和设计工作和施工期的交通组织研究，要完成规划、消防、人防、等各类专项审查，勘察分初步勘察、详细勘察、施工补充勘察、超前地质预报等，设计分总体设计、初步设计、施工图设计、各类专项设计等。
开工前的各类招标繁杂，土家招标、监理招标、材料招标、设备及系统招标、咨询招标等，一般一条线有近200个标段要招。高峰在底下的施工人数月15000人。
地铁土建施工完后，仅完成了月50%工作量，还有设备安装、装修、调试，尤其是以信号为主的总联调十分复杂。开通前，各类工程验收和消防、人防、规划、档案、安全、环保、环境验收必须做完，信号等系统要拿到安全认证......，还要完成建设向运营的移交，和运营对各系统的演练、熟悉......。太多太多的工作，不是一蹴而就的。尤其作为城市最大的基础设施项目和一场复杂的细筒工程，更要讲究程序和规范。
简述一下地铁结构设计的基本概况
优点： 节省土地：由于一般大都市的市区地皮价值高昂，将铁路建于地底，可以节省地面空间，令地面地皮可以作其他用途； 减少噪音：铁路建于地底，可以减少地面的噪音。 减少干扰：由于地铁的行驶路线不与其他运输系统（如地面道路）重叠、交叉，...
谁能为我介绍下长沙的地铁规划设计方案
近期先建２号线和１号线
根据轨道交通规划和前期研究准备情况，在2014年前建设完成2号线一期工程和1号线一期工程，线路总长为52.275km，共设车站43座。其中，2007至2012年，建成2号线高新路站至新长沙站，线路长23.14km，设站16站。2009至2014年，建成１号线彩霞路站至黑石铺路站，线路长29.13km，设站20座。2020年前建成黄兴车辆段与综合基地翻身垸车辆段和九峰停车场。2020年前建成芙蓉广场控制中心1座。
专家认为，《建设规划》内容丰富、分析思路基本清晰，提出的规划目标、原则和功能定位明确。轨道交通远景线网规划的线路总体布局形态与城市总体规划基本吻合，对近期建设的工程项目，选择在2号线和1号线的中段线路为首期工程是合适的。专家组建议，近期工程一定要重视基本网络的规模效应，应支撑城市总体规划中“一主两次”（长沙主城区、河西新城、星马新城）的发展。
2号线解决过江交通问题
专家指出，修建长沙市城市轨道交通２号线，可较好地解决过江交通问题及五一大道交通拥挤问题。目前，2号线所在的五一大道每日双向机动车交通量大于6万辆，五一大道与芙蓉路交叉口则多达10万辆。长沙市五一大道东西向公交跨江日客流量为30万左右，到2020年和2050年，预计跨江客流量将分别超过80万人次和230万人次。交通出现拥挤，仅仅依赖城市道路过江通道无法满足过江交通要求，惟有轨道交通才能承载巨大的跨江联系客流，才能使河西地区迅速积聚人气、吸引投资、拉动开发，早日建城市轨道交通迫切需要。
1号线对接株洲湘潭
专家认为，修建长沙市城市轨道交通１号线，可以促进长株潭一体化的发展。由于交通、通讯等基础设施没有一体化发展，中心城市功能不够强大，城市功能互补性不强。轨道交通1号线不仅是长沙市内交通系统的骨干线路，同时也是长株潭城际交通的重要组成部分。它能与城际轨道交通顺畅衔接，两个轨道系统共同为长株潭三市市民提供快捷、舒适的现代化交通方式，有效缩短三市间的时空距离。
北京地铁 2020规划图 高清
这张是【终极】规划图，太密集了，不是很清晰。
地铁建设分几个阶段
地铁建设是一个复杂的系统工程。
首先要在城市总体规划和交通战略规划的基础上，编制地铁“线网规划”。之后是近期（一般是5年）地铁“建设计划”（这需要国务院批准），和线路控制用地规划，及预可行性研究（为后续建设留有余地）。
然后是工程可行性研究（需要国家发改委批准），然后是环境影响评估、地震安全性评价、地质灾害评估、安全评价、客流预测、地形图修测、周边建筑物和构筑物调查、地下管线调查和管线综合、文物调查，跨越长江还有通航论证、水工物理模型研究......，上述各类未见获得相关部门批准后，方可进行勘察、设计的招标，控制测量网的建立，进行勘察和设计工作和施工期的交通组织研究，要完成规划、消防、人防、等各类专项审查，勘察分初步勘察、详细勘察、施工补充勘察、超前地质预报等，设计分总体设计、初步设计、施工图设计、各类专项设计等。开工前的各类招标繁杂，土家招标、监理招标、材料招标、设备及系统招标、咨询招标等，一般一条线有近200个标段要招。高峰在底下的施工人数月15000人。
地铁土建施工完后，仅完成了月50%工作量，还有设备安装、装修、调试，尤其是以信号为主的总联调十分复杂。开通前，各类工程验收和消防、人防、规划、档案、安全、环保、环境验收必须做完，信号等系统要拿到安全认证......，还要完成建设向运营的移交，和运营对各系统的演练、熟悉......。太多太多的工作，不是一蹴而就的。尤其作为城市最大的基础设施项目和一场复杂的细筒工程，更要讲究程序和规范。
什么是轨道规划
一般来说，线路从规划到运营的阶段是：线网规划—建设规划—预可（规划方案）—工可—总体设计—初步设计—施工图设计—施工—运营。这期间大概需要8-10年的时间，视线路本身情况和ZF意向来定。
一、线网规划
线网规划是一个城市在有意向做轨道交通时，首要要做的事情，有了线网规划方案，得到ZF的同意才有可能做接下来的工作。
线网规划的上位规划是城市总体规划和综合交通规划，这是线网规划的重要依据，规划者要了解城市的现在和未来（包括：城市布局、人口、用地、交通、社会、经济、环境等）。轨道交通的线路走向要符合城市的总体规划，每一条线都要确定其功能定位，一般有骨干线和次干线之分。其中骨干线要串联起城市中重要的客流集散点，是城市中客流最集中的廊道，是支撑城市发展的。另外还有次要线路和加密线、如有必要，还可以有其他系统制式的线路。此外，还有引导城市重要功能区发展的线路，具有TOD效应。
线网规划一般由规划院或专业咨询公司来做，时间在半年到1年左右，确定城市线网的规模、线网的形态、系统的制式、线路大的走行方向、车站布设、车辆、车辆段选址、联络线及工程总体投资。确定后上报ZF审批，但无需国家发改委审批。
国家目前对修建地铁（大运量轨道交通）标准是人口大于300万，国内生产总值大于1000亿，地方财政一般预算收入大于100亿，客流规模单向高峰小时大于3万人。目前很多城市由于发展比较快，做过一轮建设后，都会再做线网修编等工作。
二、建设规划
建设规划编制的主要目的是为了在一轮的建设过程中，明确远期目标和近期建设任务，以及相应的资金筹措方案，控制好轨道交通建设的节奏，依据城市的发展和财力情况量力而行，有序发展。
轨道交通建设规划编制的主要内容是确定近期建设的线路以及线路建设的时序，线路修建的必要性、建设线路的路由、敷设方式、车站布设、车辆段选址、工程筹划、工程投资及资金筹措等方面。
编制好的建设规划及4个规划附件（城市总体规划、综合交通规划、线网规划、轨道交通用地控制规划）由业主单位上报国家发改委，国家发改委委托中国国际工程咨询公司进行评审，同时还要对线网规划中的客流预测结果进行评审，同时征求国家建设部意见，然后责成所在省建设厅组织专家进行评审，专家评审意见汇总汇签后上报发改委后由国务院审批。
做建设规划的同时还要做好用地控制性详细规划、沿线土地利用规划、交通一体化和交通衔接规划等下位规划工作。确保轨道交通沿线用地能够较好地进行控制。
建设规划可由咨询公司或者设计院来做，一般时间半年到1年左右。
三、预可（规划方案）
在建设规划做的同时或之后，业主单位为了把握线路整体的情况，一般会委托设计院来做线路的预可行性研究报告，主要是研究线路的路由方案，车站的布置，车辆段的选址（与规划院配合）等工作，以及线路的一些重、难点工程的初步研究以及工程投资，给出推荐的整体方案供业主单位参考。在一些地方，预可报告也可作为项目意见书上报ZF。时间大概在3个月到半年左右。
规划方案是对一些有可能上，但近期还没明确意见的线路做的前期研究，研究内容主要是线路路由、功能定位、沿线现状及规划情况、工程难点及控制点研究、（车辆选型）、行车与运营组织、车辆段选址等。供市ZF及沿线各区征求意见，有的地方没有规划方案这项工作。
四、工可
工可即工程可行性研究报告，在建设规划由国务院审批下来后，每条线路就可以开展工可研究了。工可阶段算得上是承上启下，是线路前期工作的最后一环，也是设计阶段开始的依据。
工可一般由业主单位直接委托或者通过竞标的形式来确定编制单位，一般都是设计院来做，也有由咨询公司来做的情况。同时开展的还有线路的客流预测工作、环境影响报告、地质灾害危险性评估、场地地震安全性评价报告以及安全预评价等工作，每项工作均需进行评审，形成评审意见同以后的工可评审意见及工可报告一起上报发改委。
工可报告编制的目的是有利于国家来把控工程整体，维护经济安全、合理开发利用资源、保护生态环境、优化重大布局、保障公共利益等。轨道交通是百年大计，对城市和城市经济都有着深远影响，一次性投资大，运行费用高，社会效益好而自身经济效益差。可行性研究是固定资产投资的一项必不可少的基础性工作，可行性研究的结论是国家进行投资决策的重要依据。
工可报告一般由线路专业牵头来进行，同时几大主要专业来配合。工可报告的编制依据是线网规划和建设规划，同时在此基础上，深化重要地段的方案研究。主要有以下几个内容：
（1）确定线路的功能定位和建设必要性，这是工可报告重要的一章，要阐述清楚线路在线网中的作用以及建设的迫切性。线路的功能定位决定了线路的路由、敷设方式、车辆选型及编组、运营组织形式等主要方面，同时决定了系统的整体规模和工程投资。
（2）技术可行性，主要包括了线路总体布局的科学性、经济性和可实施性。线路专业需要确定线路的起、终点、线路走向、敷设方式、车站的合理布设等问题；运营专业需要确定线路的运营组织模式及配线布设，车辆的编组等问题；建筑专业需要对重点车站、换乘车站做相应的方案研究（基本稳定车站出入口、 风亭的位置），确定车站规模和占用土地情况，需要上报国土部审核；结构专业需要对工程中的重、难点段进行方案研究，如下穿桥梁、铁路、重要设施等，上跨重要道路、铁路，特殊结构（穿山隧道、越江隧道、特大桥等）以及在不良地质条件下的车站及区间工法研究；设备专业主要研究设备系统的选择及国产化率的提高以及控制中心及车辆段的资源共享问题；车辆专业提供车辆的选择标准等；经济专业要研究项目的投资以及经济效益等问题。其余专业在工可阶段不太突出，当然如果有特殊情况，需要对本专业进行专业研究的仍需重点研究。
（3）国产化情况也是目前工可编制的一项重要内容，如与国家政策的符合性：国产化、环保、节能、安全等。
工可编制的时间需要视业主单位的意愿来定，可快可慢，在编制过程中需要与业主单位及当地规划院、市政、供电、消防、人防、文物、铁路等有关系的相关部门多次沟通，以便形成的方案具有可实施性，在编制过程中，如有需要，还要做相应的专题研究（文物保护、环评等或技术方面的专题研究），组织专家评审论证。
工可编制过程细致而又繁琐，有时需要几年的时间，因为前期方案研究的深度直接决定了设计阶段方案设计的难易，避免后期出现过多方案大变动及调整的可能。
在形成初步可行方案，并得到业主及多方同意意见后，可将工可报告编制完成。完成后仍需上报国家发改委，组织评审，并连同多个同时开展的工作的评审意见一起汇总报发改委，由国务院审批。
至此，一条线路的前期工作告一段落，这一阶段是漫长的过程，手续繁复而又费时费力，如果工可方案与建设规划差异太大，会有无法通过的风险，这样可能需要重新开展工作，做大量的外部条件的修改以及文件的重新编制。所以说，大家看到一条线路的开通，却看不到后方还有很多默默的设计人员付出了大量的、艰辛的以及长久的工作。

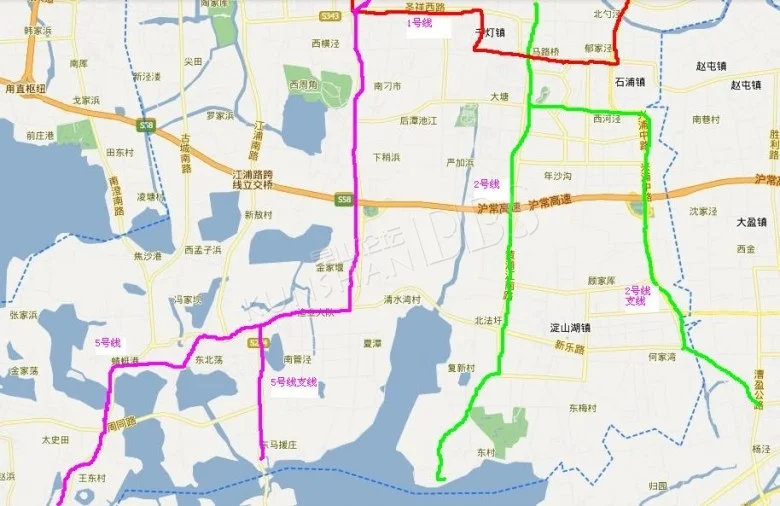

昆山地铁的规划设计
根据《苏州工业园区总体规划(2012-2030)》，轨道交通S1线串联了高新区、姑苏区、工业园区、昆山、太专仓以及太仓港，全长属95.1公里，设站27座。S2线起自园区，沿中新大道往胜浦方向，最后到达昆山南部，线路长42公里，设站14座，与上海地铁11号线无缝对接。
